Aperçu /Produits/Système LiDAR flottant/Enquête sur les ressources en énergie éolienne

Enquête sur les ressources en énergie éolienne

1 unité
MOQ
USD 1.3 - 1.5 million
Prix
Enquête sur les ressources en énergie éolienne
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Matériel: LLDPE, acier, alliage d'aluminium
Diamètre: 5 m
Taille: 9m
Le poids: 14.5T
Flottabilité totale: 25T
Mettre en évidence:

LiDAR flottant

,

Lidar du DNV

,

Lidar flottant DNV
Informations de base
Lieu d'origine: Chine
Nom de marque: Blue Aspirations
Certification: Carbon Trust OWA Stage 2
Numéro de modèle: Le numéro de série de l'appareil doit être le suivant:
Conditions de paiement et expédition
Détails d'emballage: 2 ou 3 conteneurs
Délai de livraison: 2-3 MOIS
Conditions de paiement: T/T
Capacité d'approvisionnement: 4 unités par 2 mois sans pré-validation
Description de produit

Système LiDAR flottant, Mesure du vent en mer, Enquête sur les ressources en énergie éolienne, LiDAR double, Haute disponibilité des données

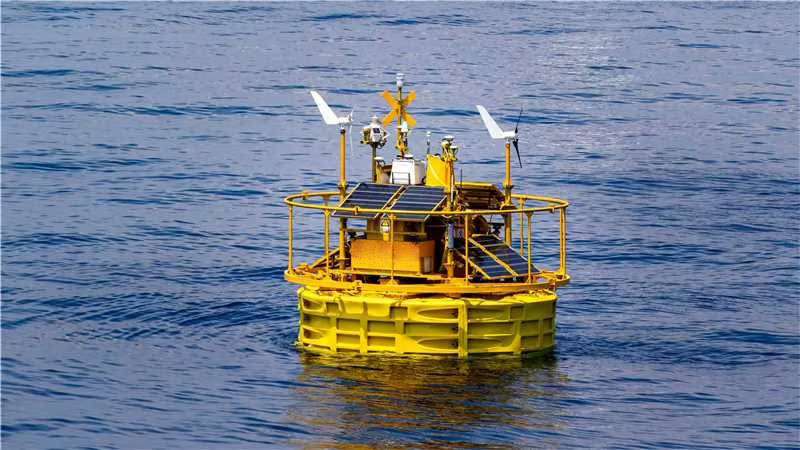

1Plateforme flottante.

La plateforme flottante est constituée de 4 blocs en mousse contenus à l'intérieur de boîtiers en PE. Le moulage rotatif et leur structure modulaire permettent de démonter facilement le système Lidar flottant pour le chargement. Il permet d'économiser du temps et des coûts pour le transport national et international.

Enquête sur les ressources en énergie éolienne 0


2. Principes de conception

La fiabilité est la caractéristique la plus importante de tout système de lidar flottant et est un principe de base de la philosophie de conception de Blue Aspirations.En s'appuyant sur l'expertise de notre équipe dans les principes de conception du secteur des télécommunicationsLe modèle commercial a également été conçu de manière itérative en utilisant des simulations pour modéliser les trajectoires de défaillance et éliminer les points de défaillance uniques.Les principaux exemples de la façon dont ces principes sont incarnés dans le système flottant Lidar comprennent:

  • au moins deux sources d'acquisition de données sur le vent et le mouvement;
  • au moins deux de chaque liaison de capteur d'acquisition de données;
  • deux serveurs configurés pour échanger sans heurts entre eux en cas de temps d'arrêt du serveur;
  • la redondance dans chaque système d'alimentation afin d'assurer un risque négligeable de pénurie d'électricité;
  • les batteries sont installées dans des armoires séparées avec un circuit d'interruption automatique conçu pour transférer la charge en cas de défaillance d'une seule batterie;
  • un sous-système de communication de données avec au moins deux canaux de liaison ascendante et descendante en l'absence de 2/3/4G; et
  • Source de secours pour les mesures de direction et de mouvement afin de maintenir l'approvisionnement en données de haute qualité, même en cas de dommages importants aux mâts, antennes,les capteurs GNSS-INS primaires et les capteurs à boussole.

Enquête sur les ressources en énergie éolienne 1



3- Compensation de mouvement

Comme le mouvement de la bouée affecte la direction du vent et les mesures de la vitesse du vent par LiDAR, le système Blue Aspirations est équipé d'un capteur de mouvement pour acquérir des données de haute résolution sur la pente et le roulement.et capteurs de direction et DGPS pour obtenir des informations précises sur la directionNotre algorithme breveté utilise ensuite une méthode de projection pour corriger les données de vitesse du vent LiDAR au plan horizontal approprié.En calculant l'angle d'installation du LiDAR décalé par rapport au capteur de direction, le système est également capable de transformer les données de direction du vent recueillies à l'angle correct.



4Détails techniques

Les modules Détails
Bouée

-Diamètre: 5m

- Hauteur: 9m

-Poids: 14,5 tonnes

-Flottabilité nette: 10,5 tonnes

- Structure: plusieurs armoires

-Matériaux: PE, acier au carbone, acier inoxydable
Système d'amarrage

- Profondeur d'eau: > 5 m

- Ancrage: bloc de ciment et/ou ancrage d'amarrage

- Amarrage: amarrage à un point

- réglable selon les besoins spécifiques du site, y compris la profondeur de l'eau

- Un système d'amarrage multiple est également disponible
Système de contrôle

- Le PLC industriel

- ou le contrôleur intégré de BA
LIDAR

- Le LiDAR:DLIDAR numérique(par défaut)

(Version offshore du Windcube; ZX 300M, B300M du Movelaser)
Énergie

- Capacité de la batterie: 60 kWh au total en groupes multiples;

- Les éoliennes: 2 × 350 W;

- Panneaux solaires: 1600W, groupes multiples;

- Piles à combustible: 2x110W avec 224L de carburant (facultatif)
Système de navigation

- AIS × 1

- Réflecteur radar × 2

- Lumière de navigation conforme à l'IALA 1 × 1

Supporter la double navigation mais n Ne pas répondre aux exigences des autorités locales
Système de positionnement

- Directions: 0 à 360°

-Précision de direction: 0,09° (2m de référence)

- Précision de positionnement: 0,5 m (horizontale, mode SBAS)
Capteurs de mouvement - capteur GNSS-INS × 2 ou capteur GNSS-INS × 1 et capteur MRU × 1
Systèmes de communication

- modules SAT: Iridium SBD×1, autres modules de données SAT à large bande (facultatif);

- Réseaux mobiles: 2G/3G/4G×1; 2.4G/5G Wi-Fi×2; connexion Ethernet locale
L'acquisition de données

- Les PC industriels à double

- Interfaces: série × 6, Ethernet × 2

Capteurs hydrologiques

(facultatif)

- Le capteur de courant Doppler.

- Capteur d'onde et capteur de profondeur d'eau

- Capteur de salinité et de température de l'eau


5Résistance aux typhons

Malgré les risques liés à la construction et à l'exploitation de parcs éoliens dans des zones sujettes aux intempéries, de nombreux parcs éoliens offshore en Chine sont développés dans des zones à haut risque.Pourtant, les typhons et autres événements extrêmes peuvent poser de formidables défis aux campagnes de mesure du vent et de l'océan sans une bonne préparationEn tant que leader du marché en Chine, le système LiDAR flottant Blue Aspirations a été conçu pour relever précisément ces défis.des piles à combustible pour compléter l'énergie produite par les panneaux solaires et les éoliennesPour une protection supplémentaire, sa coque intègre également un grand contrepoids et une flottabilité résiduelle qui atténue le risque de renversement ou de naufrage.La résilience aux typhons ne peut être vraiment robuste que grâce à cette combinaison de structures robustes., la conception de systèmes redondants et un soutien opérationnel assidu.



L'étude de cas du typhon CHABA

Le 1er juillet 2022, le typhon Chaba a traversé un site potentiel pour le développement d'un parc éolien offshore dans la mer de Chine méridionale.Le site était au milieu d'une campagne de mesure du vent à l'aide d'un LiDAR ZX 300M standard de l'industrie intégré à un FLiDAR Blue Aspirations.

Le typhon Chaba a pris naissance dans le sud et s'est dirigé vers le nord-ouest pendant plusieurs jours avant d'atteindre finalement la province du Guangdong.Chaba a apporté une vitesse maximale de vent d'environ 140 km/hMalgré ces conditions extrêmes, notre unité a continué à fonctionner efficacement.réaliser une disponibilité des données pour toutes les hauteurs de mesure à 100%, ce qui marque la troisième fois que ce système LiDAR flottant continue de fonctionner sans problème dans des conditions de typhon.











Étude de cas du typhon DOKSURI

Tôt le matin du 28 juillet,2023L'un de nos LiDAR flottants a été directement confronté au super typhon DOKSURI et a survécu avec succès comme prévu.a enregistré le processus complet du passage du typhonLe DOKSURI s'est formé dans l'océan Pacifique et a traversé les Philippines, accumulant continuellement de l'énergie et atteignant la force maximale du vent de niveau 17.attaquer notre FLS et atterrir dans la province du Fujian en ChineSelon le Centre météorologique national de Chine, la vitesse maximale du vent a atteint 58 m/s, ce qui signifie que c'est l'un des typhons les plus forts vécus en Chine ces dernières années.C'est une autre expérience de typhon forte de BA-FLS-NX5 flottant LiDAR après le typhon Talim dans la province du Guangdong cette année.

Nous avons transmis les données et les photos juste après le passage du typhon, nous sommes tellement fiers que le LiDAR flottant BA-FLS-NX5 ait très bien fonctionné dans des conditions extrêmes.Le système et la disponibilité des données sont maintenus à 100% et la tension du système est restée stable au-dessus de 25VL'une des éoliennes a été endommagée par le typhon, l'autre a été endommagée par le typhon.mais la conception de redondance suffisante de l'alimentation a sécurisé le système sans risque.





Voici les statistiques détaillées sur la disponibilité des données pour toutes les hauteurs:





La figure ci-dessous montre que la tension du système est maintenue au-dessus de 25 V.





La figure suivante est le schéma schématique de la dérive du FLS pendant le typhon.





6. Résumé deVérifications

Nous aimerions inclure dans ce document un résumé des rapports de nos clients ou de tiers désignés par nos clients qui soutiennent nos affirmations d'exactitude et de disponibilité des données.

Un résumé des principaux résultats est fourni ci-dessous.

Le client Nom du projet Bouée etLIDAR Modèle Références Émetteur du rapport Le temps Principales conclusions
Des aspirations bleues

Confiance en carbone

Carte routière de l'OWA Phase 2 Vérification (Dundee, Écosse)

Le BA-FLS-NX5,

ZX 300M x 1;

Le cube de vent en mer V2 x1



Offshore

Mât de métal

Cap en pouce



Oldbaum Services du Royaume-Uni

(certificateur tiers).

Le rapport final sera examiné par la DNV

 2023.3 - 2023.9

Rapport d'évaluation de la phase 2 pour Windcube:

Durée: 6 mois;Systèmela disponibilité: 100%

Donnéesla disponibilité: > 98,77% pour toutes les hauteurs de mesure

Précision des données ((Vite du vent):

> 2 m/s: R2> 0,995, Pente: 0,990 à 0.991

4 à 16 m/s: R2> 0,985, Pente: 0,995 à 1.000

Résultats de l'essai:

91m: R2> 0,999, Pente: 1.003,

101m: R2> 0,999, Pente: 1.003,

111m: R2> 0,998, Pente: 1.003

Rapport d'évaluation de la phase 2 pour le ZX300M:

Durée: 6 mois;Systèmela disponibilité: 100%

Donnéesla disponibilité: > 96,3% pour toutes les hauteurs de mesure

Précision des données ((Vite du vent):

> 2 m/s: R2> 0,989, Pente: 0,988 à 0.992

4 à 16 m/s: R2> 0,981, Pente: 0,988 à 0.991

Résultats de l'essai:

91m: R2> 0,992, Pente: 1.002,

101m: R2> 0,991, Pente: 1.003,

111m: R2> 0,987, Pente: 1.003
Chine Les trois gorges

Je vous en prie.

Le Guangdong

Le BA-FLS-NX5,

ZX 300M

Offshore

Mât de métal

Le bleu

Uneles spirations

 2021

Durée: 2 mois;Systèmela disponibilitéJe suis désolé.

Donnéesla disponibilité: > 99,98% pour toutes les hauteurs de mesure

Précision des données ((Vite du vent):

> 2 m/s: R2> 0,9959, Pente: 0,9964 à 1.0096

4 à 16 m/s: R2> 0,9921, Pente: 0,9986 à 1.0122

Résultats de l'essai:

50 m:R2 > 0.9987, Pente: 1.0125, décalage:-1.9075

100 m:R2 > 0.9986, Pente: 1.0198, décalage:-1.4955
Chine Les trois gorges

Je vous en prie.

Le Guangdong

Le BA-FLS-NX5,

Molas B300M

Offshore

Mât de métal

Shanghai

Institut

 2022

Durée: 2 mois;Systèmela disponibilitéJe suis désolé.

Donnéesla disponibilité: > 98,5% pour toutes les hauteurs de mesure

Précision des données(Vite du vent):

> 2 m/s: R2 > 0.99, Pente: 1,00 à 1.01

4 à 16 m/s: R2 > 0.99, Pente: 1,00 à 1.02

Précision des données(Direction du vent):

R2 > 0.97, Pente: 1.03, Décalage: -1.3
Des aspirations bleues

Prototype

la validation,

Zhoushan, près de la côte

Je vous en prie.4,

ZX 300M

ZX fixe

300M

 Nom de la marque Les produits 2019

Durée:1 mois;Systèmela disponibilité: 100%

Donnéesla disponibilité: >97% pour toutes les hauteurs de mesure

Précision des données(Vite du vent):

> 2 m/s: R2 > 0.994, Pente: 0,994 à 1.003

Précision des données(Direction du vent):

R2 > 0.999, Pente: 0,998-1.002,

Décalage: -0,83 à 0.04
Huarun

Cangnan,

Le Zhejiang

Le BA-FLS-NX5,

ZX 300M

Offshore

Mât de métal

 Huarun 2020

Durée:1 mois;Systèmela disponibilité:100% du produit

Donnéesla disponibilité: > 96,24% pour toutes les hauteurs de mesure à l'exception de 120 m (Note: 91,31%, plusieurs jours de brouillard)

Précision des données(Vite du vent):

> 2 m/s: R2 > 0.9918, Pente: 0,9889 à 1.0283

4 à 16 m/s: R2 > 0.9851, Pente: 0,9851 à 0.9938

Précision des données(Direction du vent):

R2 > 0.9981, Pente: 0,9826 à 0.9961, décalage: -0,758 à 1.4559

Shanghai

Institut

Je suis Nanhui.

Shanghai

Le BA-FLS-NX5,

ZX 300M

Fixé

plateforme

ZX 300

Le bleu

Des aspirations

 2020

Durée: 2 mois;Systèmela disponibilitéJe suis désolé.

Donnéesla disponibilité:> 99,7% pour toutes les hauteurs de mesure

Précision des données(Vite du vent, > 2 m/s et 4 à 16 m/s): R2 > 0.97, Pente: 0,98 à 1.02

Note: la plateforme LiDAR a un problème fatal avec la direction du vent, donc la direction du vent n'est pas comparée

Le pouvoir

Chine

 Le Shantou

le BA4.1S,

ZX 300M



Le pouvoir

Chine

 2020

Durée: trois mois;Systèmela disponibilitéJe suis désolé.

Donnéesla disponibilité: > 99,0% pour toutes les hauteurs de mesure




7.Carbone Trust OWA étape 1 à étape 3 feuille de route

A. Je ne sais pas.Le projet de loi

En partenariat avec neuf développeurs d'éoliennes offshore, le Carbon Trust a lancé le programme Accélérateur d'éoliennes offshore (OWA).L'OWA a publié sa feuille de route LiDAR flottante pour l'acceptation commerciale (la feuille de route OWA)La feuille de route de l'OWA décrit les exigences que les systèmes LiDAR flottants doivent satisfaire pour appartenir à l'une des trois étapes distinctes de maturité:

Étape I: référence;

Étape II: précommercialisation; et

Étape III: commercial.

Le BA FLS satisfait actuellement aux exigences de l'étape I.le FLS BA a satisfait aux exigences de disponibilité requises par la phase III pour plus de 30 campagnes avec un FLS équipé de deux LiDAR.

Les étapes II et III comportent des exigences élevées en matière de précision et de disponibilité, ainsi que des preuves de plusieurs campagnes de vérification courte et longue durée menées avec succès par rapport à des références fiables.Dans un effort pour donner une plus grande confiance à ses clients et partenaires, Blue Aspirations a élaboré la feuille de route stratégique suivante pour atteindre la classification des étapes II et III de la feuille de route de l'OWA.



B. Je ne sais pas. Étape II de l'OWAET ÉTAPE IIILes exigences

Les exigences de disponibilité et d'exactitude des données de l'étape II et de l'étape III des feuilles de route de l'OWA sont les suivantes:

Disponibilité

Indice de performance Définition Critères d'acceptation
Meilleures pratiques, étape 3 Étape minimale 2, uniquement
Le MSA1M Disponibilité mensuelle du système ≥ 95% ≥ 90%
OSACA Disponibilité globale du système ≥ 97% ≥ 95%
MPDA1M Disponibilité mensuelle des données post-traitement ≥ 85% ≥ 80%
OpdaCA Disponibilité globale des données post-traitement ≥ 90% ≥ 85%

Précision

Indice de performance Définition Critères d'acceptation
Meilleures pratiques, étape 3 Étape minimale 2, uniquement
XM.W.S. Vitesse du vent 0.98 ¢ 1.02 0.97 ¢ 1.03
R2M.W.S. Vitesse du vent √ Coefficient de détermination > 0,98 > 0,97
MMdm Direction moyenne du vent  Pente 0.97 ¢ 1.03 0.95 ¢ 1.05
ÉteintMdm Direction moyenne du vent ∙ Décalage < 5° > 10°
R2Mdm Direction du vent Coefficient de détermination > 0,97 > 0,95

L'OWA exige que tous les systèmes de la phase II et de la phase III aient terminé des campagnes répondant aux critères de durée et de fréquence suivants:

# Étape 2 Description des exigences Les mois requis Nombre de campagnes nécessaires
1 Validation des performances LIDAR à terre dans un cadre de référence fixe Le temps nécessaire pour remplir toutes les cuves à vent 1
2 Validation des performances du LIDAR flottant en mer dans des conditions dynamiques 6 1








C. Je ne sais pas.Statut actuel

Blue Aspirations a effectué la vérification de l'étape 2 de l'OWA au début de mars 2023 à côté du mât de métal d'Inch Cape en Écosse.Le système a maintenu un très bon état de santé même en alimentant deux LiDARs ((Windcube V2 version offshore et ZX 300M) simultanément pendant plus de six moisLe rapport de base de la vérification de type de l'étape 2 a été délivré par les services Oldbaum, certifiant tiers britannique.

La période d'évaluation est de 10-03-2023 à 10-09-2023 (6 mois).Le cube de ventLa disponibilité des données LiDAR à toutes les hauteurs est terminée.98.77%, tandis que leZXC' est fini.96.31%.




Et voici les résultats des données comparés aux indicateurs de performance de l'étape 2 pour les deux LiDAR.



Tous les KPI répondent aux critères de la phase 2 des meilleures pratiques.

Le rapport final sera également examiné par la DNV.





D. Je ne sais pas.La carte routièreà S- Je ne sais pas.3

Nous ne nous arrêterons pas à l'étape 2, nous allons plus loin à l'étape 3.

Exigences relatives à la vérification du type, à la classification et aux projets précommerciaux pour la phase 3

Plan et action
Étape 2 de la vérification du type FL

No.1 de BA-FLS-NX5 comparé à Inch Cape met mast pour la phase 2 de la vérification de type FL (en cours en Ecosse).

Vérification de l'unité FL

(3 essais longs et 3 courts)

Trois essais de longue durée (peut compter comme essais de classification):

1Le numéro 1 du BA-FLS-NX5 est en cours de phase 2 avec le mât Inch Cape en Ecosse.

2Le maste n° 1 du BA-FLS-NX5 sera comparé au maste n° 2 pendant plus de 3 mois l'année suivante.

3Le numéro 2 du BA-FLS-NX5 sera comparé au numéro 2 du mât pendant plus de 3 mois l'année prochaine.

Trois essais courts:

4Le numéro 3 du BA-FLS-NX5 a été déployé dans la province du Jiangsu en Chine et est en cours de test pour une vérification de l'unité.

5.Les 2 autres essais courts seront comparés à une plateforme fixe avant 2 projets commerciaux spécifiques ((pré-validation pendant un mois) ou nous déploierons 2 de BA-FLS-NX5 directement pour la vérification de l'unité

FL offshore Classification

(3 essais de longue durée)

 Tous ces essais de longue durée de trois unités de vérification FL peuvent être comptés comme essais de classification FL offshore.
Déploiement précoce du projet commercial

5 déploiements de plus d'un an.

Nous avons en fait plus de 30 projets commerciaux en Chine et plus de 5 projets que le FLS a exécuté pendant plus d'un an avec plus de 95% de données disponibles.Nous avons encore besoin de suivre la feuille de route de l'OWA pour être supervisé par un tiers pour le prouver.. et nous trouverons DNV, UL ou autre tiers pour prendre le travail pour les projets commerciaux suivants.



Produit Tag:

Système LiDAR flottant pour le vent

LiDAR flottant sur le vent

bouée d'indicateur de vitesse du vent

produits recommandés
Prenez contact avec nous
Téléphone : +86 18758287649
Caractères restants(20/3000)
Entrer en contact
Chambre 1118, bloc B, 11e étage, n°68 rue Tonghe, rue Xixing, district de Binjiang, ville de Hangzhou, province du Zhejiang
jianyu.qiu@blue-aspirations.com
+86 18758287649
À propos
Profil de la société Visite d'usine Contrôle de la qualité Contact
Produits
Bouée LiDAR flottanteSystème LiDAR flottantVents flottants au niveau de la côte Toutes les catégories
Mail nous
Faites-nous part de vos besoins. Nous connecterons les meilleurs produits avec vous.
Plan du site │ Site mobile │ Politique de confidentialité
Chine Bon Qualité Bouée LiDAR flottante Fournisseur. © 2024 - 2025 lidarbuoys.com. All Rights Reserved.
