Name: Système flottant de LiDAR FLS LiDAR double
Brand: Blue Aspirations
SKU: Le numéro de série de l'appareil doit être le suivant:
Price: 100 USD
Availability: InStock
Rating: 4.7 (160 reviews)

traits Galerie Description de produit Demandez une citation

traits

Caractéristiques

Matériel: PTFE, acier, aluminium

Diamètre: 5 m

Taille: 9m

Le poids: 14.5T

Flottabilité totale: 25T

LiDAR: Windcube au large, Molas B300M, ZX300M

Mettre en évidence:

LIDAR double flottant

Système LiDAR flottant double

Systèmes LiDAR flottants FLS

Informations de base

Lieu d'origine: Chine

Nom de marque: Blue Aspirations

Certification: Carbon Trust OWA Stage 2

Numéro de modèle: Le numéro de série de l'appareil doit être le suivant:

Conditions de paiement et expédition

Détails d'emballage: 2 ou 3 conteneurs

Délai de livraison: 2 mois

Conditions de paiement: T/T

Capacité d'approvisionnement: 4 unités par 2 mois sans pré-validation

Galerie

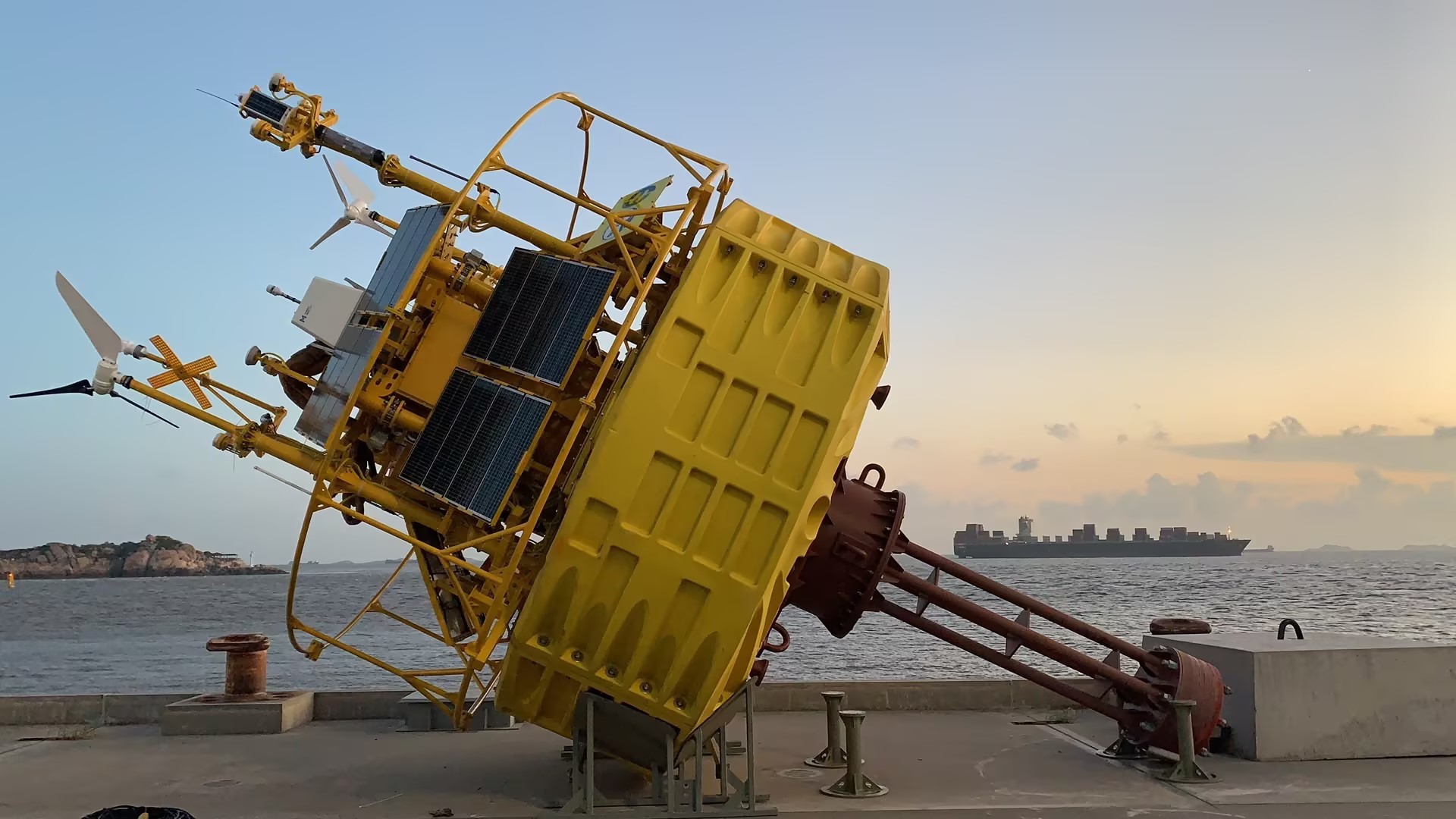

Système flottant de LiDAR FLS LiDAR double

Description de produit

Système LiDAR flottant, Système LiDAR flottant, LiDAR double

Mesures de la prochaine génération en mer

Système LiDAR flottant, LiDAR double

Technologie rapide, précise et fiable pour le développement éolien offshore basé sur les données.

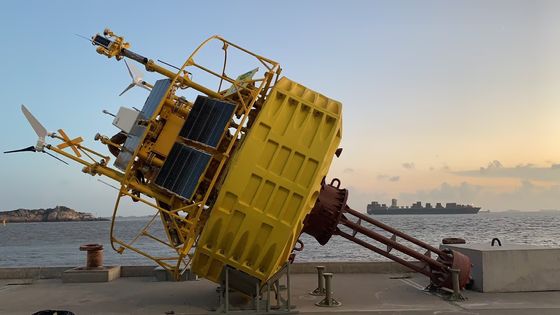

Système flottant de LiDAR FLS LiDAR double 0

Notre mission

Blue Aspirations a été fondée pour accélérer l'adoption mondiale des énergies renouvelables en exploitant la puissance des données.et une équipe avec plus d'une décennie d'expérience dans l'industrie des énergies renouvelables, nous travaillons avec des clients qui partagent notre passion pour le développement durable et notre ambition de relever les défis du prochain siècle.

Principes de conception

La fiabilité est la caractéristique la plus importante de tout système de lidar flottant et est un principe de base de la philosophie de conception de Blue Aspirations.En s'appuyant sur l'expertise de notre équipe dans les principes de conception du secteur des télécommunicationsLe modèle commercial a également été conçu de manière itérative en utilisant des simulations pour modéliser les trajectoires de défaillance et éliminer les points de défaillance uniques.Les principaux exemples de la façon dont ces principes sont incarnés dans le système flottant Lidar comprennent:

au moins deux sources d'acquisition de données sur le vent et le mouvement;
au moins deux de chaque liaison de capteur d'acquisition de données;
deux serveurs configurés pour échanger sans heurts entre eux en cas de temps d'arrêt du serveur;
la redondance dans chaque système d'alimentation afin d'assurer un risque négligeable de pénurie d'électricité;
les batteries sont installées dans des armoires séparées avec un circuit d'interruption automatique conçu pour transférer la charge en cas de défaillance d'une seule batterie;
un sous-système de communication de données avec au moins deux canaux de liaison ascendante et descendante en l'absence de 2/3/4G; et
Source de secours pour les mesures de direction et de mouvement afin de maintenir l'approvisionnement en données de haute qualité, même en cas de dommages importants aux mâts, antennes,les capteurs GNSS-INS primaires et les capteurs à boussole.

Compensation du mouvement

Comme le mouvement de la bouée affecte la direction du vent et les mesures de la vitesse du vent par LiDAR, le système Blue Aspirations est équipé d'un capteur de mouvement pour acquérir des données de haute résolution sur la pente et le roulement.et capteurs de direction et DGPS pour obtenir des informations précises sur la directionNotre algorithme breveté utilise ensuite une méthode de projection pour corriger les données de vitesse du vent LiDAR au plan horizontal approprié.En calculant l'angle d'installation du LiDAR décalé par rapport au capteur de direction, le système est également capable de transformer les données de direction du vent recueillies à l'angle correct.

Détails techniques

*Les modules*	*Détails*
Bouée	-Diamètre: 5m - Hauteur: 9m -Poids: 14 tonnes -Flottabilité nette: 10 tonnes - Structure: plusieurs armoires -Matériaux: PE, acier au carbone, acier inoxydable
Système d'amarrage^{Les États membres}	- Profondeur d'eau: > 5 m - Ancrage: ancrage de ciment de 12 tonnes et/ou ancrage à haute résistance - Amarrage: amarrage à un point avec chaîne DIN5683-II - réglable pour répondre aux exigences spécifiques du site, y compris une plus grande profondeur d'eau - Un système d'amarrage multiple est également disponible
Système de contrôle	- Le PLC industriel - ou le contrôleur intégré de BA
LIDAR	- Le LiDAR:DLIDAR numérique(par défaut); - ZX 300M, version offshore du Windcube, Molas 300M
Énergie	- Capacité de la batterie: 60 kWh au total en groupes multiples; - Turbines éoliennes: 2 × 350 W - Panneaux solaires: 1600W, groupes multiples
Système de navigation	- AIS × 1 - Réflecteur radar × 2 -Le phare de navigation conforme à l'IALA1 × 1 Prise en charge de la lumière de navigation double mais nécessaire pour répondre aux exigences des autorités locales
Système de positionnement	- Directions: 0 à 360° -Précision de direction: 0,09° (2m de référence) - Précision de positionnement: 0,5 m (horizontale, mode SBAS)
Capteurs de mouvement	- capteur GNSS-INS × 2 ou capteur GNSS-INS × 1 et capteur MRU × 1
Systèmes de communication	- modules SAT: Iridium SBD×1, autres modules de données SAT à large bande (facultatif); - Réseaux mobiles: 2G/3G/4G×1; 2.4G/5G Wi-Fi×2; connexion Ethernet locale
L'acquisition de données	- Les PC industriels à double - Interfaces: série × 6, Ethernet × 2
Capteurs hydrologiques	- Le capteur de courant Doppler. - Capteur d'onde et capteur de profondeur d'eau - Capteur de salinité et de température de l'eau

Spécification LiDARS

1	Paramètres de mesure
1.1	La hauteur de mesure (intervalle)	30m ≈ 300m
1.2	Couche de mesure	12
1.3	Plage de mesure de la vitesse du vent	Le système de freinage doit être équipé d'un dispositif de freinage.
1.4	Précision de la mesure de la vitesse du vent	0.1m/s
1.5	Plage de mesure de la direction du vent	0° 360°
1.6	Précision de la mesure de la direction du vent	1°
1.7	Capacité de stockage des données	> 5 ans
1.8	Transmission de données	Le satellite, la 4G, le wifi.
2	Conditions de travail
2.1	L'alimentation électrique	24V CC,90~270V CA
2.2	Consommation d'électricité	60 W
2.3	Plage d'humidité de travail	0% à 100%
2.4	Plage de température de fonctionnement	-40 °C à 50 °C
2.5	Niveau de protection	Pour la protection contre la corrosion
2.6	Sécurité oculaire	Classe 1M ((EN60825-1)
3	Certificat	Le véhicule doit être équipé d'un système de contrôle de la qualité.

Système flottant de LiDAR FLS LiDAR double 1

Marquages, aides à la navigation, systèmes de positionnement et d'alarme

Le système LiDAR flottant Blue Aspirations est équipé de:

· peinture marine jaune;

· Croix marquée par un X jaune;

• des balises de lumière jaune avec une fréquence d'impulsion spécifique à une bouée d'un système d'acquisition de données océaniques;

· Système d'identification automatique;

· Réflecteur radar; et

· Tous les équipements de marquage et d'aide à la navigation supplémentaires requis par la réglementation locale.

Vous trouverez ci-dessous une configuration typique, mais chaque système est adapté aux besoins locaux.

Feux de navigation

Portée: 5 NM

La croix
