Name: Boïes de surveillance hydrologique météorologiques flottantes LiDAR pour guides de navigation
Brand: Blue Aspirations
SKU: Le numéro de série de l'appareil doit être le suivant:
Price: 1300000 USD
Availability: InStock
Rating: 4.5 (196 reviews)

traits Galerie Description de produit Demandez une citation

traits

Caractéristiques

Mettre en évidence:

Bouée météorologique

Bouées pour guides de navigation

Bouée de surveillance hydrologique

Informations de base

Lieu d'origine: Chine

Nom de marque: Blue Aspirations

Certification: OWA Stage 2

Numéro de modèle: Le numéro de série de l'appareil doit être le suivant:

Conditions de paiement et expédition

Détails d'emballage: 3 Récipient standard

Délai de livraison: 2-3month

Conditions de paiement: T/T

Capacité d'approvisionnement: 3 Unités/mois Sans pré-validation.

Galerie

Boïes de surveillance hydrologique météorologiques flottantes LiDAR pour guides de navigation

Description de produit

Bouée hydrologique flottante LiDAR

1Plateforme flottante.

La plateforme flottante est constituée de 4 blocs en mousse contenus à l'intérieur de boîtiers en PE. le moulage rotatif et leur structure modulaire permettent de démonter facilement le système Lidar flottant pour le chargement Il permet d'économiser du temps et des coûts pour le transport national et international.

2. Principes de conception

La fiabilité est la caractéristique la plus importante de tout système de lidar flottant et est un principe de base de la philosophie de conception de Blue Aspirations.En s'appuyant sur l'expertise de notre équipe dans les principes de conception du secteur des télécommunicationsLe modèle commercial a également été conçu de manière itérative en utilisant des simulations pour modéliser les trajectoires de défaillance et éliminer les points de défaillance individuels.Les principaux exemples de la façon dont ces principes sont incarnés dans le système flottant Lidar comprennent:

au moins deux sources d'acquisition de données sur le vent et le mouvement;
au moins deux de chaque liaison de capteur d'acquisition de données;
deux serveurs configurés pour échanger sans heurts entre eux en cas de temps d'arrêt du serveur;
la redondance dans chaque système d'alimentation afin d'assurer un risque négligeable de pénurie d'électricité;
les batteries sont installées dans des armoires séparées avec un circuit d'interruption automatique conçu pour transférer la charge en cas de défaillance d'une seule batterie;
un sous-système de communication de données avec au moins deux canaux de liaison ascendante et descendante en l'absence de 2/3/4G; et
Source de secours pour les mesures de direction et de mouvement afin de maintenir l'approvisionnement en données de haute qualité, même en cas de dommages importants aux mâts, antennes,les capteurs GNSS-INS primaires et les capteurs à boussole.

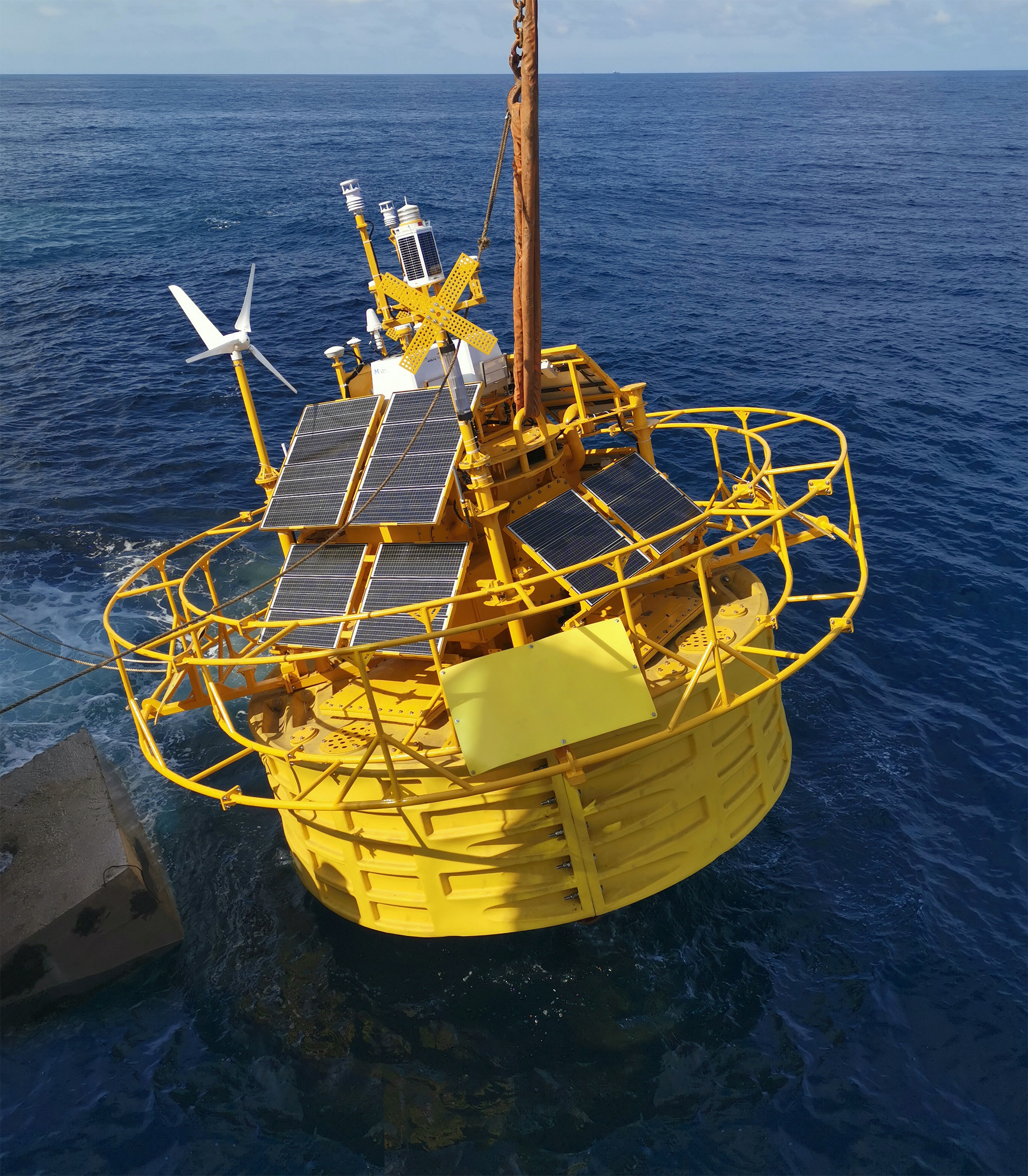

Boïes de surveillance hydrologique météorologiques flottantes LiDAR pour guides de navigation 1

3- Compensation de mouvement

Comme le mouvement de la bouée affecte la direction du vent et les mesures de la vitesse du vent par LiDAR, le système Blue Aspirations est équipé d'un capteur de mouvement pour acquérir des données de haute résolution sur la pente et le roulement.et capteurs de direction et DGPS pour obtenir des informations précises sur la directionNotre algorithme breveté utilise ensuite une méthode de projection pour corriger les données de vitesse du vent LiDAR au plan horizontal approprié.En calculant l'angle d'installation du LiDAR décalé par rapport au capteur de direction, le système est également capable de transformer les données de direction du vent recueillies à l'angle correct.

3Détails techniques

*Les modules*	*Détails*
Bouée	-Diamètre: 5m - Hauteur: 9m -Poids: 14,5 tonnes -Flottabilité nette: 10,5 tonnes - Structure: plusieurs armoires -Matériaux: PE, acier au carbone, acier inoxydable
Système d'amarrage	- Profondeur d'eau: > 5 m - Ancrage: bloc de ciment et/ou ancrage d'amarrage - Amarrage: amarrage à un point - réglable selon les besoins spécifiques du site, y compris la profondeur de l'eau - Un système d'amarrage multiple est également disponible
Système de contrôle	- Le PLC industriel - ou le contrôleur intégré de BA
LIDAR	- Le LiDAR:DLIDAR numérique(par défaut) (Version offshore du Windcube; ZX 300M, B300M du Movelaser)
Énergie	- Capacité de la batterie: 60 kWh au total en groupes multiples; - Les éoliennes: 2 × 350 W; - Panneaux solaires: 1600W, groupes multiples; - Piles à combustible: 2x110W avec 224L de carburant (facultatif)
Système de navigation	- AIS × 1 - Réflecteur radar × 2 - Lumière de navigation conforme à l'IALA 1 × 1 Prise en charge de la lumière de navigation double, mais doit répondre aux exigences des autorités locales
Système de positionnement	- Directions: 0 à 360° -Précision de direction: 0,09° (2m de référence) - Précision de positionnement: 0,5 m (horizontale, mode SBAS)
Capteurs de mouvement	- capteur GNSS-INS × 2 ou capteur GNSS-INS × 1 et capteur MRU × 1
Systèmes de communication	- Modules SAT: Iridium SBD×1, autres modules de données SAT à large bande (facultatif); - Réseaux mobiles: 2G/3G/4G×1; 2.4G/5G Wi-Fi×2; connexion Ethernet locale
L'acquisition de données	- Les PC industriels à double - Interfaces: série × 6, Ethernet × 2
Capteurs hydrologiques (facultatif)	- Le capteur de courant Doppler. - Capteur d'onde et capteur de profondeur d'eau - Capteur de salinité et de température de l'eau

5. Résumé de la validation

Nous aimerions inclure dans ce document un résumé des rapports de nos clients ou de tiers désignés par nos clients qui soutiennent nos affirmations d'exactitude et de disponibilité des données.

Un résumé des principaux résultats est fourni ci-dessous.

Le client

Nom du projet

Bouée etLIDARModèle

Références

Émetteur du rapport

Le temps

Principales conclusions

Des aspirations bleues

Confiance en carbone

Carte routière de l'OWA Phase 2 Vérification (Dundee, Écosse)

Le BA-FLS-NX5,

ZX 300M x 1;

Le cube de vent en mer V2 x1

Offshore

Mât de métal

Cap en pouce

Oldbaum Services du Royaume-Uni

(certificateur tiers).

DNV examinera le rapport final

2023.3 - 2023.9

Rapport d'évaluation intermédiaire de la deuxième étape pour Windcube:

Durée: 77 jours;Systèmela disponibilité: 100%

Donnéesla disponibilité: > 99,2% pour toutes les hauteurs de mesure

Précision des données ((Vite du vent):

> 2 m/s: R²> 0,991, Pente: 0,995 à 1.001

4 à 16 m/s: R²> 0,985, Pente: 0,988 à 1.001

Résultats de l'essai:

91m: R²> 0,998, Pente: 1.003,

101m: R²> 0,998, Pente: 1.003,

111m: R²> 0,998, Pente: 1.003,

Chine Les trois gorges

Je vous en prie.

Le Guangdong

Le BA-FLS-NX5,

ZX 300M

Offshore

Mât de métal

Le bleu

Uneles spirations

2021

Durée: 2 mois;Systèmela disponibilité: 100%

Donnéesla disponibilité: > 99,98% pour toutes les hauteurs de mesure

Précision des données ((Vite du vent):

> 2 m/s: R²> 0,9959, Pente: 0,9964 à 1.0096

4 à 16 m/s: R²> 0,9921, Pente: 0,9986 à 1.0122

Résultats de l'essai:

50 m: R2 > 0.9987, Pente: 1.0125, décalage:-1.9075

100 m: R2 > 0.9986, Pente: 1.0198, décalage:-1.4955

Chine Les trois gorges

Je vous en prie.

Le Guangdong

Le BA-FLS-NX5,

Molas B300M

Offshore

Mât de métal

Shanghai

Institut

2022

Durée: 2 mois;Systèmela disponibilité: 100%

Donnéesla disponibilité: > 98,5% pour toutes les hauteurs de mesure

Précision des données(Vite du vent):

> 2 m/s: R2 > 0.99, Pente: 1,00 à 1.01

4 à 16 m/s: R2 > 0.99, Pente: 1,00 à 1.02

Précision des données(Direction du vent):

R2 > 0.97, Pente: 1.03, Décalage: -1.3

Des aspirations bleues

Prototype

la validation,

Zhoushan, près de la côte

Je vous en prie.4,

ZX 300M

ZX fixe

300M

DNVGL

2019

Durée:1 mois;Systèmela disponibilité: 100%

Donnéesla disponibilité: >97% pour toutes les hauteurs de mesure

Précision des données(Vite du vent):

> 2 m/s: R2 > 0.994, Pente: 0,994 à 1.003

Précision des données(Direction du vent):

R2 > 0.999, Pente: 0,998-1.002,

Décalage: -0,83 à 0.04

Huarun

Cangnan,

Le Zhejiang

Le BA-FLS-NX5,

ZX 300M

Offshore

Mât de métal

Huarun

2020

Durée:1 mois;Systèmela disponibilité:100% du produit

Donnéesla disponibilité: > 96,24% pour toutes les hauteurs de mesure à l'exception de 120 m (Note: 91,31%, plusieurs jours de brouillard)

Précision des données(Vite du vent):

> 2 m/s: R2 > 0.9918, Pente: 0,9889 à 1.0283

4 à 16 m/s: R2 > 0.9851, Pente: 0,9851 à 0.9938

Précision des données(Direction du vent):

R2 > 0.9981, Pente: 0,9826 à 0.9961, décalage: -0,758 à 1.4559

Shanghai

Institut

Je suis Nanhui.

Shanghai

Le BA-FLS-NX5,

ZX 300M

Fixé

plateforme

ZX 300

Le bleu

Des aspirations

2020

Durée: 2 mois;Systèmela disponibilité: 100%

Donnéesla disponibilité:> 99,7% pour toutes les hauteurs de mesure

Précision des données(Vite du vent, > 2 m/s et 4 à 16 m/s): R2 > 0.97, Pente: 0,98 à 1.02

Remarque: la plateforme LiDAR a un problème fatal avec la direction du vent donc la direction du vent n'est pas comparée

Le pouvoir

Chine

Le Shantou

le BA4.1S,

ZX 300M

2020

Durée: 2 mois;Systèmela disponibilité: 100%

Donnéesla disponibilité: > 99,0% pour toutes les hauteurs de mesure
